DSA5000以太网压力扫描仪| Althen传感器

关键特性

工程单元数据流高达5,000赫兹
±0.04%满量程，长期精度
0 - 1000psi压力范围
Non-Multiplexed、同步扫描
24位A / D转换器

信息和报价

你是需要预算定价还是对这个产品有疑问?让我们知道我们可以如何帮助你!

请求报价请求更多的信息

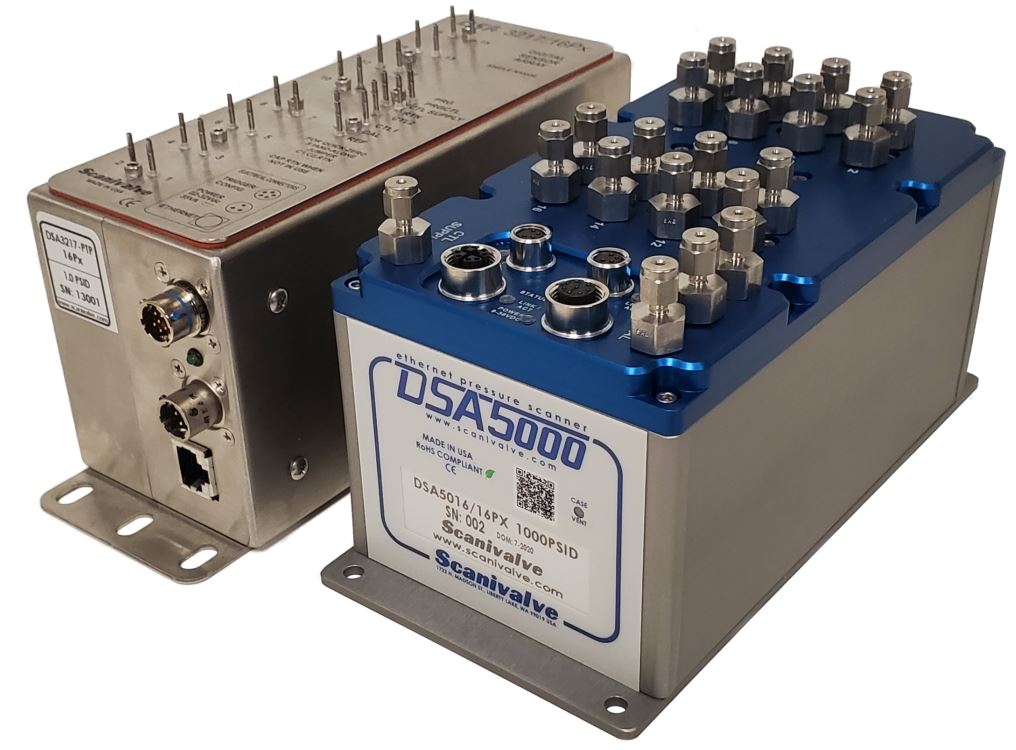

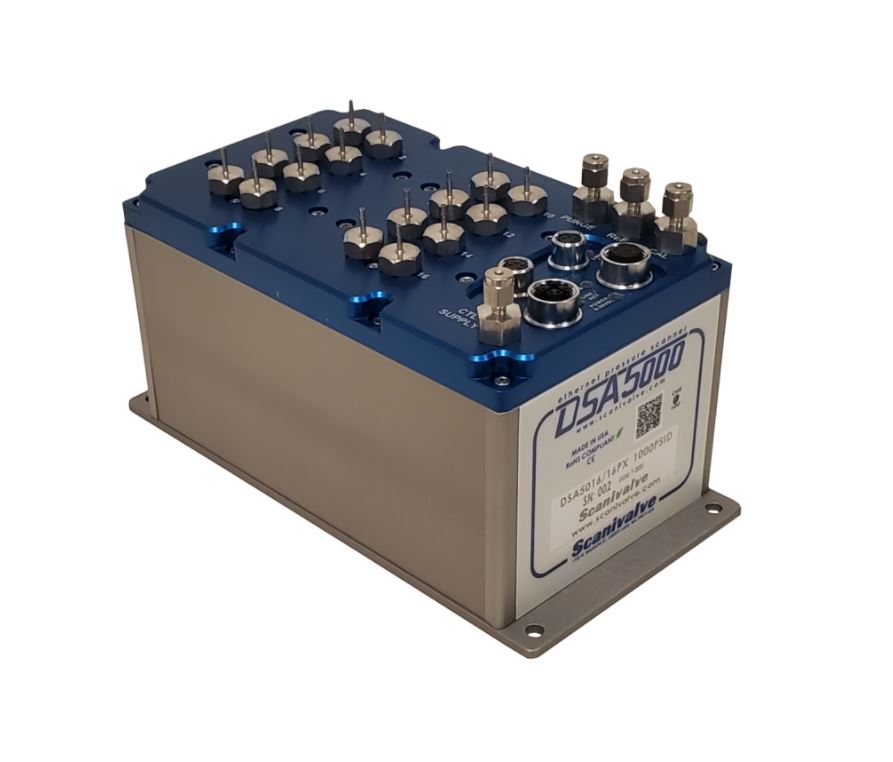

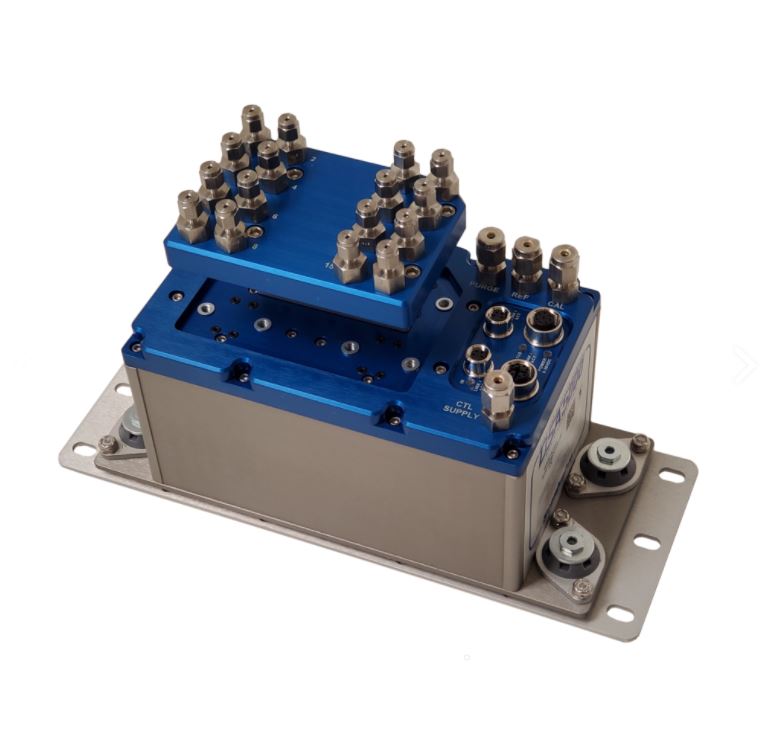

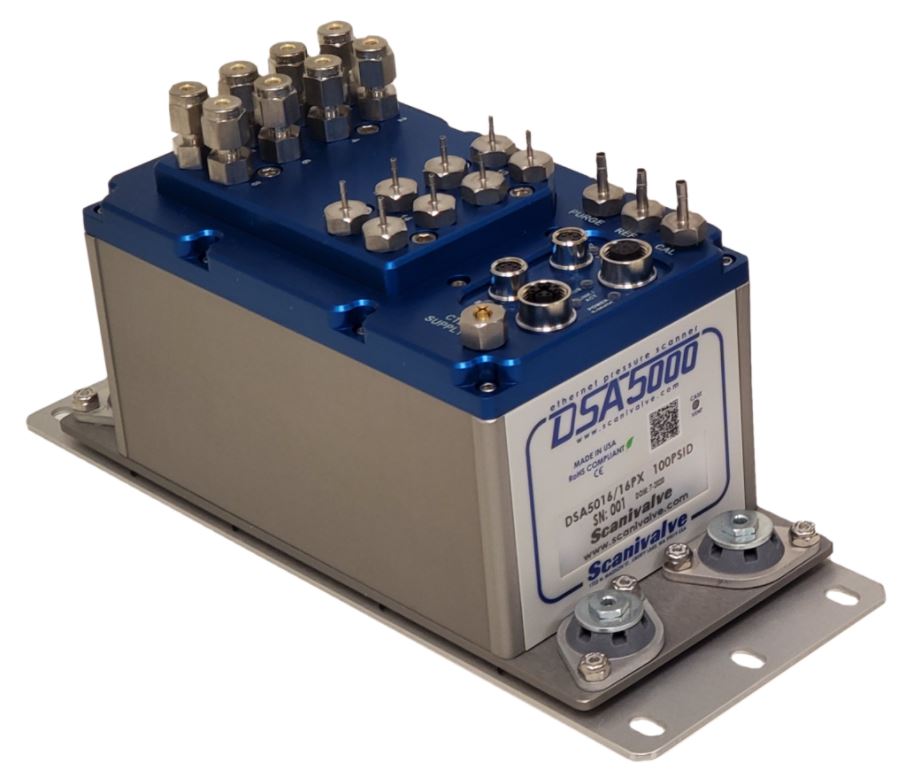

关于DSA5000以太网压力扫描仪

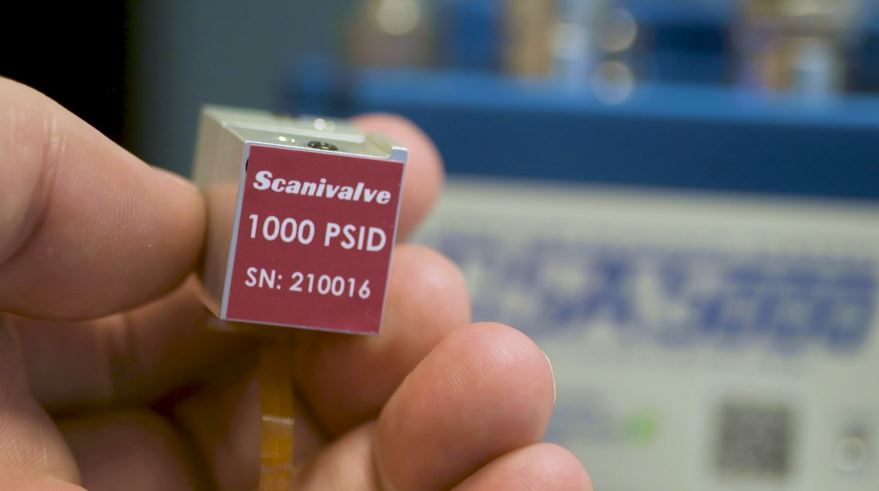

DSA5000压力扫描仪是一种多功能、一体化的数据采集系统。每个DSA5000在每个通道架构中使用一个压力传感器。所有的数据采集、数据转换和通信都由集成过程和A/D转换器处理。不像任何其他可用的压力扫描仪，DSA5000利用一个单独的A/D转换器为每个传感器，允许完全同步数据采集。总之，这些特性提供了简单的设置，简单的操作，和长期的可靠性。

DSA5000设计用于通过以太网连接输出工程单元数据流。可供选择的数据输出格式和选项包括;TCP/IP、UDP和FTP数据传输协议，以及ASCII和二进制格式。一个web服务器完全集成，为配置和操作提供了直观和简单的方法。Scanivalve还在DSA5000中开发了一种新的、独特的连接形式:可选择使用硬件、多滴架构。该功能允许单个以太网连接到单个DSA5000，然后可以控制和收集来自许多其他DSA5000模块的数据。模块标识、配置和同步无缝进行，最大限度地减少设置时间和失败。

除了电子设备，还包括内部校准阀，以提供最大的功能。这些阀门允许多种逻辑状态，包括测量、隔离、校准和吹扫。DSA5000精心设计的结果是一个完整的包，使多点压力采集任务变得简单。DSA5000的功能和灵活性使其非常适合广泛的应用。

+++订单可以接受9月/ 10月开始，最早将于2022年初交货!+++

关键特性DSA5000

工程单元数据流高达5000hz(采样/信道/秒)
±0.04%满量程，长期精度
0 - 1000psi压力范围
Non-Multiplexed、同步扫描
ieee1588 - 2008 v2 PTP兼容
1 gb以太网连接
24位A / D转换器
Multi-Drop Architecture for Multiple Module Simplicity多模块简化

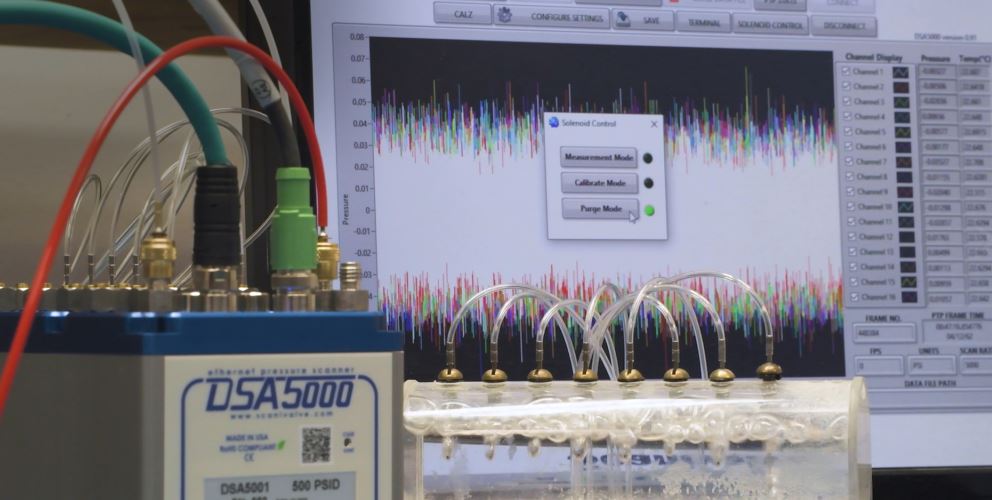

集成Web服务器
可定制的构建:

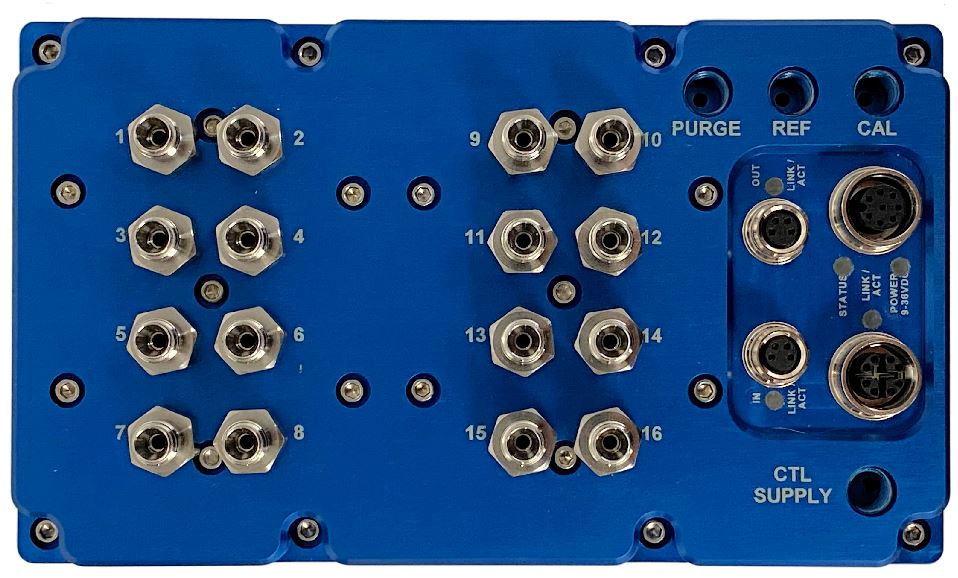

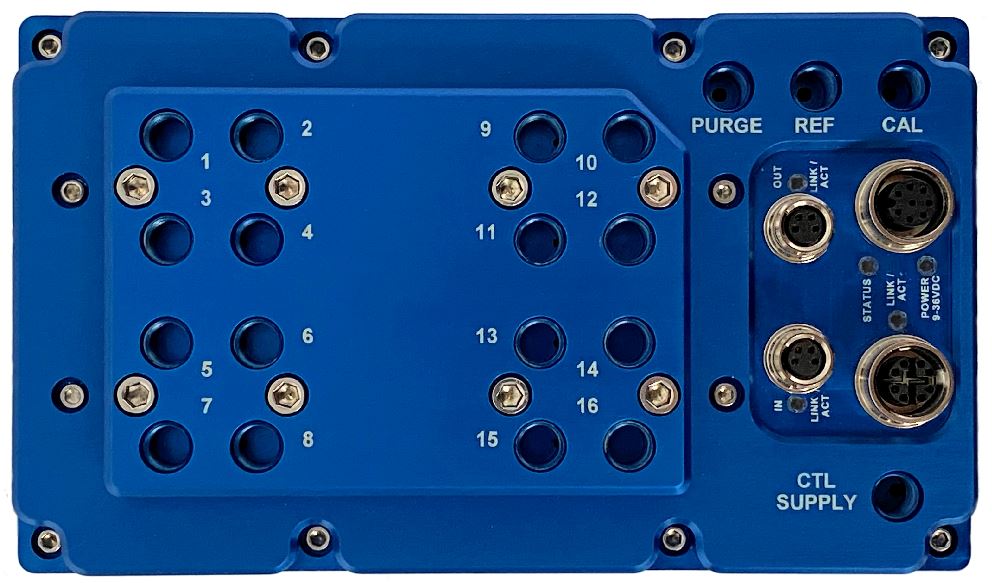

- “QD”(快速断开)输入头选项
- 集成加热器的选择

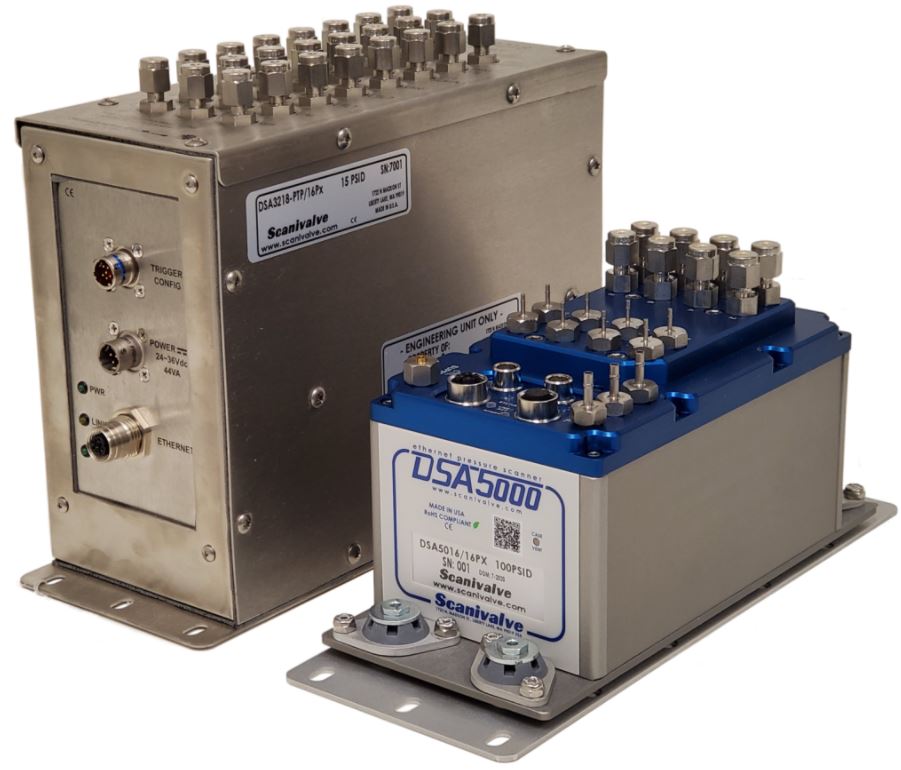

- 螺栓式减震安装选项
- 多种气动配件选择

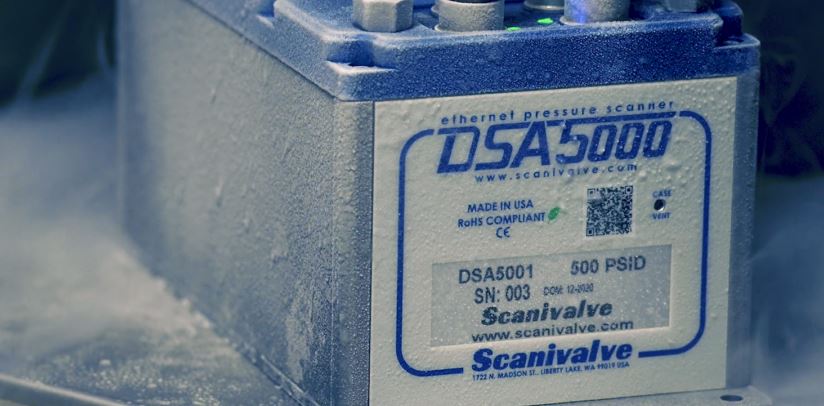

DSA5000是一种多功能扫描仪，设计用于广泛的应用。坚固的包装，可定制的气动接口选项和可配置性使其成为理想的应用，如燃气轮机测试，飞行测试，工业，风力工程，和其他。用户友好的界面，简单的操作和低开销的要求也使它成为教育设施，小型研究和开发项目，汽车测试和其他快速测试低信道计数的理想选择。DSA5000支持广泛的压力输入，超越了以前的压力扫描仪的能力。该DAS5000也是IP67评级，可以配置内部加热，有一个“快速断开”输入头的选项，有用户可更改的输入配件，并可以使用一个可选的螺栓上的减震安装，这有助于DSA5000满足最极端和苛刻的测试要求。

应用DSA5000

压缩阶段的研究和测试
边界层测量
汽轮机效率和性能
风力发电机叶片监控系统
汽车气动研究(风洞或车载)
风力与建筑工程
飞行性能和测试
教育和研究设施
和许多更多

规范
数据表

规范

输入(像素)

内螺纹:5/16x24 (SAE J1926-1) /压缩:1/16 "和1/8 " /快速连接:1/16 " Scanivalve QC

满刻度范围

差示:±4英寸H2O,10英寸H2O, 1,2.5, 5, 15, 30, 50,100, 100, 250, 500, 600, 750, 1000psid /绝对:15,30,50,100和300 psia

精度

±4英寸H2O±。10% /±10英寸H2O±。08% /±1 to 500psid±。04% / 501 to 1000psid±。05% / 15 psia至300 psia待定

马克斯扫描速率

欧盟5000 Hz /频道

决议

24位

沟通

以太网1000 baset

通信协议

TCP/IP、UDP、FTP、HTTP、IEEE1588-2008v2 PTP

外部触发

6.5 mA，最小4.5 Vdc

重量(无附件):

DSA底座:5.45磅。(2.47公斤)QD头:0.40磅。(181g)减震安装套件:0.56磅。(255克)

工作温度

DSA5000: 0°C至70°C

温度补偿范围

0°C至72°C标准

总热误差超过0 - 72°C范围

±。每°C 001% F.S.

交配连接器类型

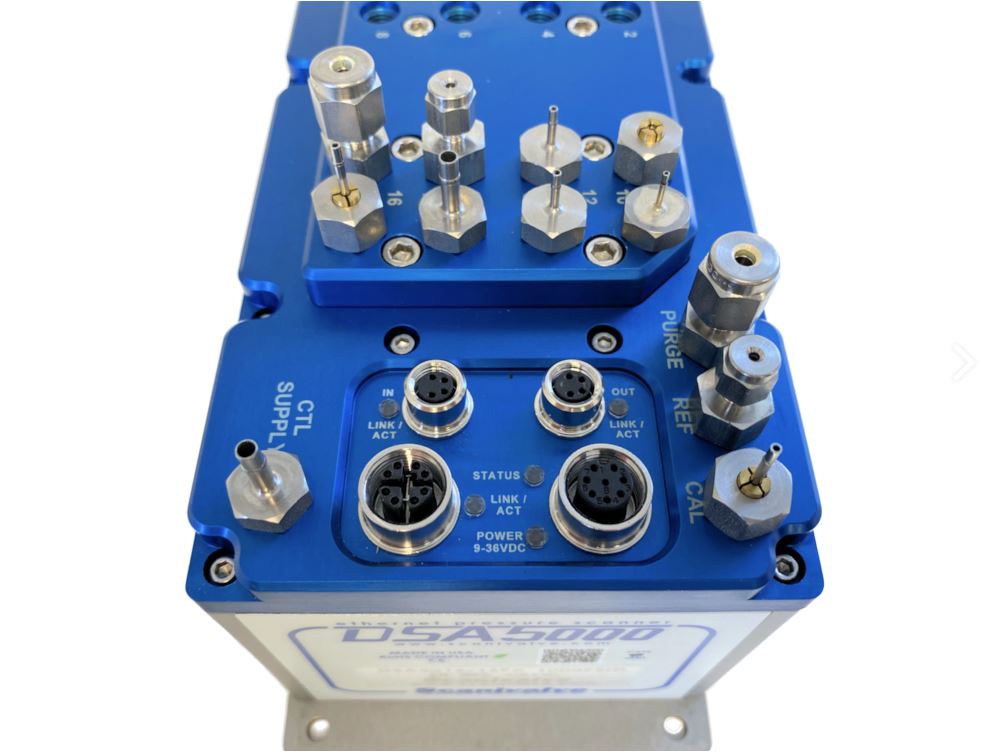

以太网:X-Code, 8-pin, M12电源:A-Code, 8-pin, M12 SSEP Enet: A-Code, 4-pin, M8

功率要求

9-36Vdc DSA5000 w/o加热器:7W DSA5000 w/加热器:65W

证明压力

2.5至499 psid = 2.0x 500至1000 psid = 1250psi

爆破压力

4英寸水= 2 psi 10英寸水= 2 psi 1 psid = 5 psi 2.5至499 psid = 3.0x 500至1000 psid = 1500psi

马克斯参考压强

250 psig (1724 kPa)**

媒体的兼容性

与硅、硅酮、铝和丁腈橡胶相容的气体
